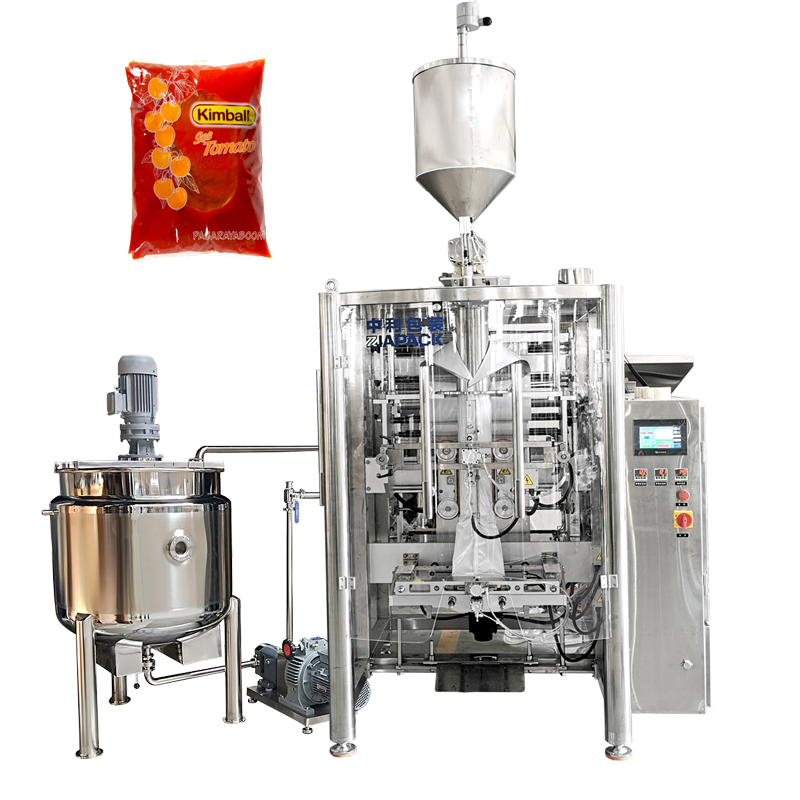

Automatski vertikalni stroj za punjenje vrećica za punjenje tekućih proizvoda (umak).
Uvod :
Ova jedinica je razvijena za potrebe tekućih i viskoznih proizvoda. Jedinica se sastoji od stroja za fugiranje i stroja za pakiranje; stroj za pakiranje ima jednostavnu strukturu i jednostavan je za rukovanje; stroj integrira funkcije izrade vrećica, punjenja, zatvaranja i brojanja. Koristi servo motor za povlačenje filma i ima funkciju automatske korekcije odstupanja.
Upravljačke komponente PLC-a su svi svjetski poznati proizvodi s pouzdanim performansama. Napredni dizajn osigurava da je stroj vrlo prikladan za podešavanje, rad i održavanje u različitim industrijama. Pneumatski dio stroja za injektiranje usvaja pneumatske komponente; volumen punjenja i brzina punjenja mogu se podesiti proizvoljno, a preciznost je visoka; pregrada za punjenje ima uređaje za punjenje protiv kapanja i povlačenja; ova jedinica se može modificirati u punjenje otporno na nerede prema potrebama korisnika Sustav; punjenje s više glava; izolacijski sustav; poluautomatski ili potpuno automatski sustav punjenja. Prema zahtjevima kupca, električna kontrola cijele jedinice zadovoljava zahtjeve zaštite od eksplozije.
Četiri, povezana konfiguracija
- Upravljački dio ima zaslon osjetljiv na dodir, koji ima prednosti jednostavnog rada i stabilnosti;
- Pneumatski dio usvaja elektromagnetni ventil, separator ulja i vode i cilindar;
- Motor za povlačenje filma usvaja servo motor;
- Dio za punjenje filma u stroju za pakiranje usvaja tehnologiju servo izvlačenja filma kako bi se učinkovito spriječilo odstupanje materijala pakiranja.

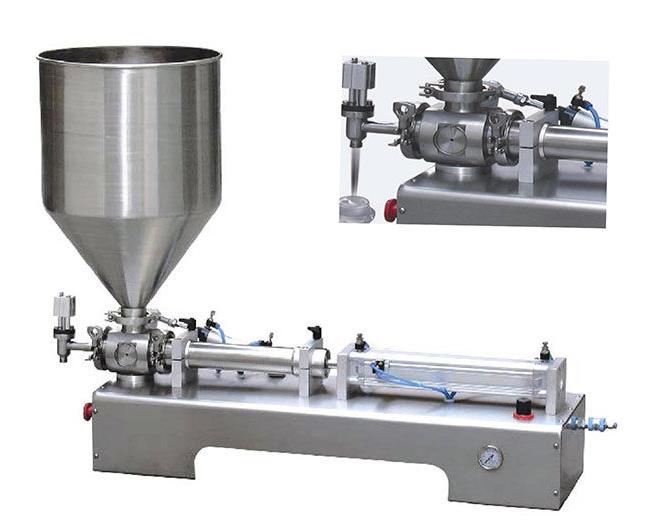

ZL100 Klipna pumpa za punjenje s spremnikom od 50L
Klipna pumpa za punjenje naširoko se koristi za mjerenje volumena različite tekućine. Može postići visoku stabilnost i precizno pozicioniranje. Dio za kontakt sa svim materijalima proizveden od strane SUS316 (Dupli sloj )
Mjerni volumen: 100-500 ml
Pneumatske komponente: SMC/AIR TAC
Točnost: 0,5-1%
Brzina: 20-35 puta/min
ZL420 VFFS Stroj za pakiranje
Cijeli stroj izrađen od nehrđajućeg čelika 304, ovaj stroj opremljen je izradom vrećica, rezanjem, ispisom kodova, itd. Siemens PLC i zaslon osjetljiv na dodir, Panasonic servo motor, japanski foto senzor, korejski zračni ventil, itd.. Usvojen je sustav za povlačenje filma servo motor vožnja povećava brzinu.
Tehnički parametri:
Raspon vaganja: 100-1000g
Brzina pakiranja: 20-30 vrećica/min
Veličina vrećice: (50-280)*(80-180)mm (D*Š)
Potreba za komprimiranim zrakom: 0,6Mpa 0,65m³/min
Vanjski promjer koluta: 400 mm
Unutarnji promjer jezgre: 75 mm
Težina stroja: 800 kg
Izvor napajanja: 5,5kW 380V±10% 50Hz
Glavne značajke i karakteristike:
Širok raspon vrećica: vrećice za jastuk i gusset.
Velika brzina: Više od 20-60 vrećica/min
Jednostavan za rukovanje: PLC kontroler i zaslon osjetljiv na dodir u boji, indikacija kvara na zaslonu osjetljivom na dodir.
Jednostavno podešavanje: samo oko 10 minuta za promjenu različitih vrećica.
Kontrola frekvencije: brzina se može podesiti pretvorbom frekvencije unutar raspona.
Visoka automatizacija: neovisno u procesu vaganja i pakiranja, automatska alarma automatskog uklanjanja.
Sigurnost i higijena:
Nema filma, stroj će alarmirati.
Alarma stroja i zaustavljanje kada je neprikladan tlak zraka.
Sigurnosni čuvari s sigurnosnim prekidačima, alarm stroja i zaustavljanje kada su sigurnosni zaštitnici otvoreni.
Higijenska konstrukcija, dijelovi s kontaktima proizvoda prihvaćeni su od nehrđajućeg čelika.
