Uvod :
Ovaj stroj je posebnog dizajna za pakiranje proizvoda u prahu u vrećicu na dnu jastuka. Široko se koristi za pakiranje pšeničnog brašna i kemijskog praha. Ova jedinica stroja uključuje jedan set ZL2000 stroj za punjenje pužem jedan set ZL520 vertikalnu vrećicu za formiranje stroja za punjenje. Jedan set Otvorena usta Stroj za transport vrećica i upravljački sustav. Cijeli stroj kontrolira PLC-om i upravlja zaslonom osjetljivim na dodir u boji.
Transporter za nošenje vreća
Napredak rada:
1, automatsko vaganje i pražnjenje materijala
2, automatska izrada vrećice i punjenje materijala
3, automatsko pražnjenje vrećice na transportnom stroju s modulom
4, Slanje vrećice na ručno usisavanje i brtvljenje
Detaljne informacije o stroju

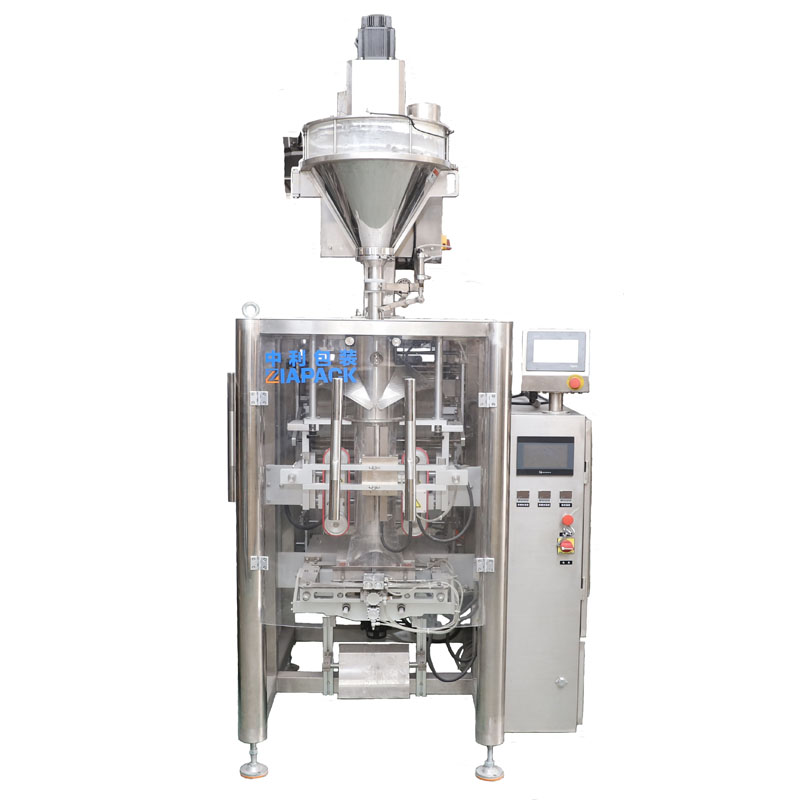

1,ZL520 Vertikalni stroj za zatvaranje punjenja za formiranje vrećica
Jedinica stroja posebno je razvijena za pakiranje malih vrećica, ovaj stroj može samostalno dovršiti izradu vrećice, punjenje (punjenje zraka ili ispuštanje kao opcija), brtvljenje (probijanje rupa kao opcija), ispis koda i brojanje vrećica itd. usvojiti automatsku korekciju filma uređaj .Okvir stroja i kontaktni dio materijala napravljen od SUS304 .PLC i zaslon osjetljiv na dodir usvojiti marke Siemens .Usvojiti Panasonic servo motor za horizontalno brtvljenje koje je brzo i stabilno .I pneumatski dijelovi usvajaju Air Tac marku .Glavne električne komponente usvajaju Omron i Schneider brand Koji je jednostavan za rukovanje
Tehnički parametri
Raspon vaganja: 500-1000 grama
Brzina pakiranja: 20-50 vrećica/min
Veličina vrećice: (80-350)*(60-260)mm (D*Š)
Potreba za komprimiranim zrakom: 0,6Mpa 0,65m³/min
Vanjski promjer koluta: 400 mm
Unutarnji promjer jezgre: 75 mm
Težina stroja: 800 kg
Izvor napajanja: 5,5kW 380V±10% 50Hz
Glavne značajke i karakteristike:
Širok raspon vrećica: vrećice za jastuk i gusset (opcija).
Velika brzina: Više od 20-60 vrećica/min
Jednostavan za rukovanje: PLC kontroler i zaslon osjetljiv na dodir u boji, indikacija kvara na zaslonu osjetljivom na dodir.
Jednostavno podešavanje: samo oko 10 minuta za promjenu različitih vrećica.
Kontrola frekvencije: brzina se može podesiti pretvorbom frekvencije unutar raspona.
Visoka automatizacija: bez posade u procesu vaganja i pakiranja, automatski alarm stroja u slučaju kvara.
Sigurnost i higijena: Nema filma, stroj će alarmirati.
Alarma stroja i zaustavljanje kada je neprikladan tlak zraka.
Sigurnosni čuvari s sigurnosnim prekidačima, alarm stroja i zaustavljanje kada su sigurnosni zaštitnici otvoreni.
Higijenska konstrukcija, dijelovi za kontakt s proizvodom su od nehrđajućeg čelika sus304
